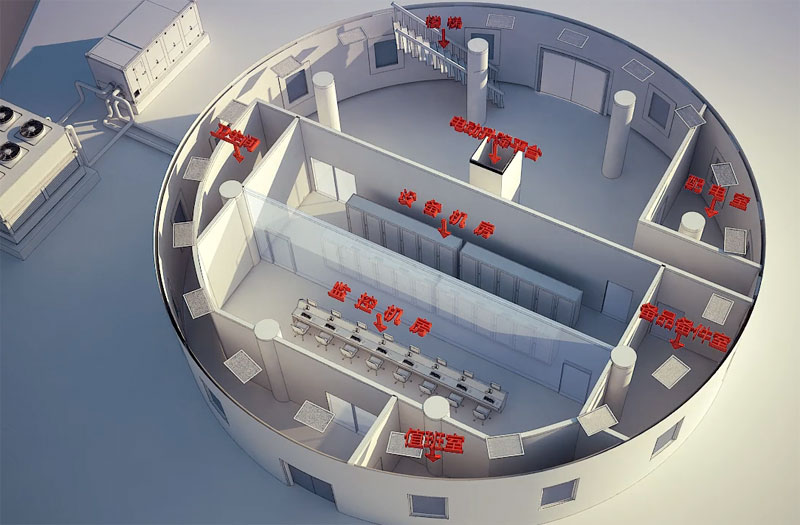

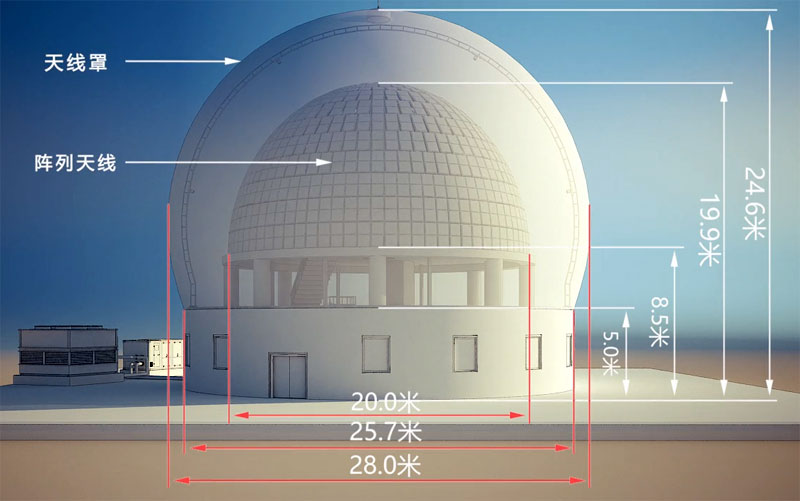

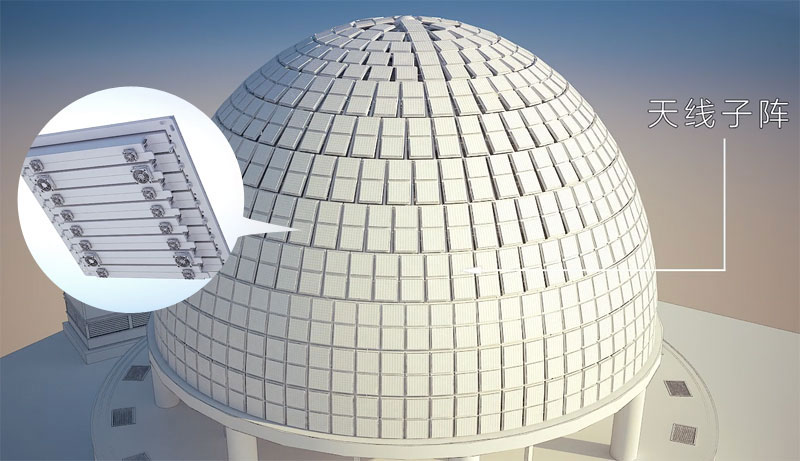

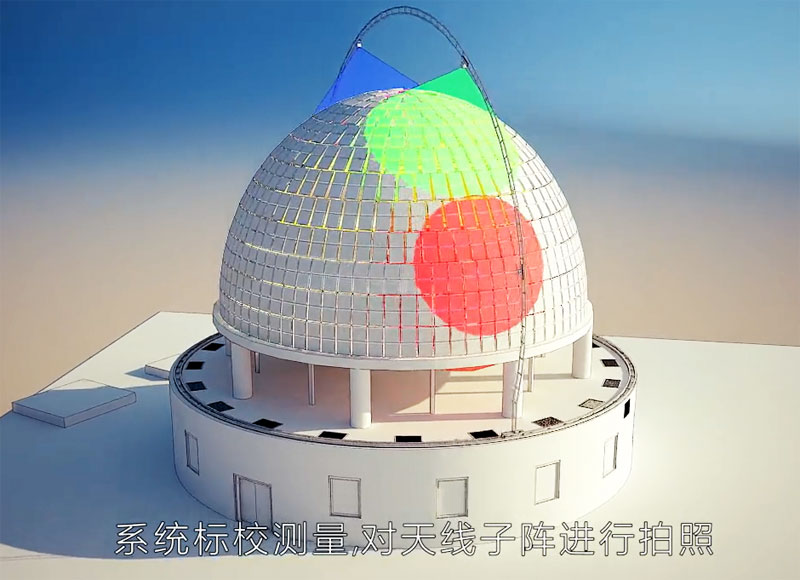

大型天線罩內部3D結構剖析【一分鐘視頻】

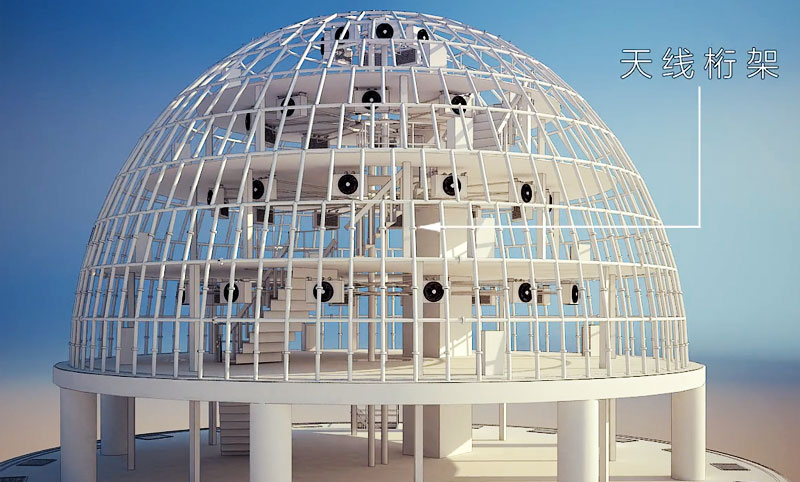

天線罩(Radome)是由天然或人造電介質材料制成的覆蓋物，或是由桁架支撐的電介質殼體構成的特殊形狀的電磁窗口。天線罩罩壁橫斷面結構可分為均勻單層、變厚度單層、A-夾層、B-夾層、C-夾層和多層結構等。應要求較高的飛行器上的天線罩，一般采用半波長壁結構。

天線罩對任何天線系統的影響，可分為一階影響和二階影響。其中，一階影響主要取決于天線罩隨入射角而變化的透過率和插入相位移(Insertion phase delay，IPD)。它們主要影響天線近軸范圍內方向圖變化，其中包括天線增益的下降、波束指向的偏移、波瓣寬度的改變及旁瓣電平的增加。對于精確制導型天線罩而言，天線增益的下降以及波束指向的偏移將嚴重影響武器的戰術性能。因此，如何降低天線罩的傳輸損耗和IPD是武器裝備領域內的研究熱點。

目前，在寬角范圍內(≤60°)降低天線罩的傳輸損耗和IPD的技術主要是采用變電度的天線罩罩壁。當平面波入射到任意形狀的天線罩罩壁上時，罩壁表面不同區域?qū)?yīng)不同入射角度，如圖1所示。當采用變電厚度的罩壁降低天線罩的傳輸損耗和IPD時，我們需要針對20°、40°和60°掃描范圍內，優化不同的電厚度。

該方法的缺點是：(1)天線罩的表面形成一種不連續的結構，過渡區域容易導致天線方向圖出現畸變；(2)變電厚度的方法不僅增加了天線罩電性能優化設計難度，而且增加了制備天線罩的工藝難度。
